Akıllı Kontrol Yenilenebilir Termal Oksitleyici Yüksek Sıcaklığa Dirençli Isı Kayıplarını Azaltır

Akıllı Kontrol Yenilenebilir Termal Oksitleyici Yüksek Sıcaklığa Dirençli Isı Kayıplarını Azaltır

Özet:

Sıcaklık depolama yanma teknolojisini (RTO/RHT) benimser, yüksek sıcaklıkta oksidasyon yoluyla zararlı gazları parçalayıp, sıkı çevresel standartlara uygun olarak azot oksit (NOx) emisyonlarını azaltır,ve kimyasal ve kaplama endüstrileri için ideal bir seçimdir. Özellikle 1200°C'den yüksek endüstriyel fırınlar için tasarlanmıştır.bal kovanı seramik ısı depolama vücudu hızlı bir şekilde duman gazı ısısını emer ve daha sonra yüksek sıcaklık sabit çıkış elde etmek için soğuk havaya aktarır, ve metalürjik ısıtma fırınlarında, dövme fırınlarında ve diğer senaryolarda yaygın olarak kullanılır.

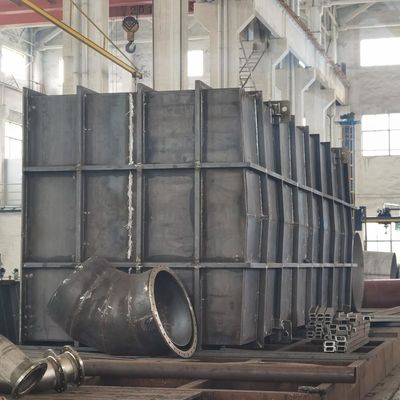

Ürün resmi:

Ürün Tanıtımı:

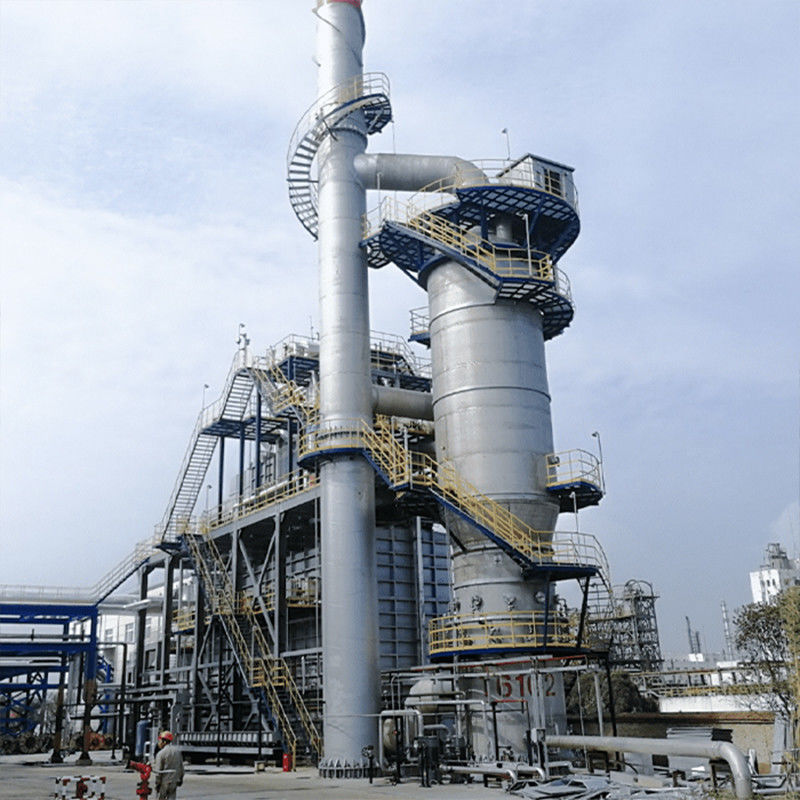

Sistem, dünyanın en büyük tek maleik anhidrit üretim ünitesi (Huizhou Yuxin) için özel olarak tasarlanmıştır.Dünyada ilk kez "RTO+TO+atık ısı kaskadı kullanımı" süreç zincirini yüksek akışlı elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrik, düşük konsantrasyonlu uçucu organizmalar atık gazı ve organik atık sıvısı. Atık gaz, RTO termal depolama oksidasyonu ile önceden parçalanır (sıcaklık geri kazanma oranı ≥ 95%),ve TO yüksek sıcaklıkta yakma (800-1000°C) bozulması zor bileşenlerin işlemini güçlendirirUltra-yüksek basınçlı buhar ortak üretimi (9.45MPaG) ile birleştirildiğinde, atık gaz/atık sıvı aynı anda zararsız ve enerji tabanlıdır.SCR denitrifikasyonu ve diğer modüllerYakma at gazı, çok aşamalı arıtmadan sonra standartlara uygun olarak boşaltılır. Atık ısı buharı doğrudan üretim hattında yeniden kullanılır,"Koruma-enerji-regenerasyon-dolaşım ısıtma" kapalı döngüsü oluştururTek bir sistemin yıllık buhar tedarik değeri 100 milyon yuan'ı aştı.

Atık gazı arıtma kapasitesi:Tek birim arıtma kapasitesi 480.000 Nm3/h (dünyanın en büyük tek birim hava hacmi)
Atık sıvı işleme kapasitesi:2,5 ton/saat (organik atık sıvısı dahil)
Yıllık tedavi ölçeği:150,000 ton maleik anhidrit atık gazı ve destekleyici atık sıvı
Buhar üretimi:200 t/h (yüksek basınçlı doymuş buhar)
Buhar parametreleri:9.45 MPaG, 535°C (doğrudan tuzsuz su sistemini ısıtmak için kullanılır)
Alan alanı:35m×59m (yüksek yoğunlukta düzenlenme)
Ön işleme:Demister, sıcak filtre, püskürtme fırçası
Oksidasyon birimi:RTO (yenilenebilir termal oksitleyici) + TO (termal yakıcı)
İşlem sonrası:Elektrostatik yağdırıcı, SCR reaktörü, tuzdan çıkarma duman gazı ısı değiştiricisi
Emisyon standartları:Çin'in "Havanı Kirleticiler için Kapsamlı Emisyon Standartları" (GB 16297-1996) ve AB sınırlarına uygun olarak

Teorisi:
RTO, yüksek sıcaklıklı seramik ortamlarla doldurulmuş yalıtımlı odalardan oluşur.Sıvılaştırma odasına girmeden önce seramik ortam tarafından önceden ısıtıldığındaHavanın yatağın içinden geçmesiyle birlikte sıcaklığı hızla yükselir. Oksidasyon reaksiyonu yanma odasında gerçekleşir ve kirletici madde yüklü havayı CO2 ve su buharına dönüştürür.Önemli miktarda ısı enerjisi salıyor.

Sıcak, temiz gaz, ikinci geri kazanma yatağından çıkıp, ısıyı seramik ortamda bırakır.depolanan ısıyı, gelen havayı ısıtmak için kullanmakGiriş, çıkış ve temizleme işlemlerini periyodik olarak değiştirerek, akış, preheating, oksidasyon, ısı depolama ve serbest bırakma aşamalarını tamamlayarak oksidansördeki yönü değiştirir.Bu ısı depolama işlemi, oksidasyon sırasında salınan ısı enerjisinin yeniden kullanılmasını sağlar, ön ısıtma için yakıt tüketimini azaltır.

En iyi ısı geri kazanım verimliliğini korumak için, PLC sistemi tarafından kontrol edilen otomatik dönüştürücü valfler kullanarak süreç akışının yönü düzenli olarak değiştirilmektedir.

Avantajları:
(1) Tek bir RTO'nun hava hacmi 480.000 Nm3 / h'dir, bu da dünyanın en büyük ölçeğidir ve bir milyon tonluk kimyasal tesislerin ihtiyaçları için uygundur.Atık sıvı ve atık gaz koordinasyonla işlenir., ve uyumluluk, maleik anhidrit ve ftal anhidrit gibi işlem türevlerini kapsar.
- Hayır.
(2) Orijinal 9.45MPaG/535°C yüksek basınçlı buhar ortak üretimi teknolojisi, ısı geri kazanma verimliliğini geleneksel sisteme kıyasla %25 arttırır.Ve buhar doğrudan endüstriyel türbinleri veya işlem ısıtmasını çalıştırabilir..

- Hayır.

(3) RTO + TO işlem çiftleştirme teknolojisini benimseyerek, RTO ön oksidasyonu TO yakıt tüketimini azaltır, kapsamlı VOC'ların çıkarılma oranı% ≥99.5'tir ve NOx emisyonları <50 mg/m3'dür.SCR denitrifikasyon sistemi, duman gazı sıcaklık dalgalanmalarına adapte olmak için düşük sıcaklıklı bir katalizör (180-300 °C) kullanır., ve amonyak kaçış hızı <3 ppm'dir.
- Hayır.
(4) Modüler düzen, alan tasarrufu sağlar ve destekleyici akıllı kontrol sistemi gözetimsiz çalışmayı gerçekleştirir.VOC'lerin toplamda 500'den fazla azalması ileYılda 1000 ton.

Ar-Ge ve Üretim:

Ruiding, Jiangsu eyaletinde temiz yakma kaynak mühendisliği teknoloji merkezi ve JICUI-Ruidings ortak yenilik merkezinin anahtar laboratuvarını kurdu.

Bu...laboratuvar, ICP endüktif eşleştirme plazma emisyon spektrometri, atomik emilim spektrophotometry, atomik floresans spektrophotometry gibi gelişmiş algılama ekipmanlarıyla donatılmıştır.Yüksek sıcaklıklı yanma iyon kromatografi analizatörü, yüksek sıcaklıklı yanma hızı analizatörü ve hızlı denge yanma noktası testerine sahiptir. Ağır metal analizi, element analizi, dış gaz kalorik değeri analizi için yeteneklere sahiptir.Kül erime noktasının tespiti, yakma kazanı su kalitesi testi, atık su analizi ve uçucu atık analizi vb.

İlgili Ürünler:

Ana müşteriler:

Şirket Girişi:

Ruiding, termal oksitleyici de dahil olmak üzere endüstriyel atık yanma arıtma sisteminin mühendisliği, imalatı, inşası, devreye girme hizmetinde uzmanlık kazanmıştır.,Sıcaklık geri kazanma sistemi (katel), basınçlı kap, duman gazı arıtma sistemi (DeSOX, DeNOx) ve plaka ısı değiştiricisi vb.

Ruiding, Çevre Koruma Mühendisliği Sınıfı 2 (atık gaz, atık sıvı, atık katı işleme) EPC sertifikası, ASME sertifikası,Sınıf A kazan üretimi ruhsatı, Sınıf A kazan kurulum ve yeniden düzenleme ve bakım sertifikası, basın tankı için A2 tasarım ve üretim sertifikası, GC1, GC2 basın boru hattı tasarım ve inşaat sertifikası.

Çığlık atıyor.250 bin metrekarelik bir bina alanını kaplıyor ve yaklaşık 300 profesyonel ve teknik personele sahip.Çeşitli yerli ve uluslararası endüstrilerde yayılmış, petrokimya endüstrisinde önemli bir pazar payına sahip.

Sık sorulan sorular:

1Şirketin ana işi nedir?- Hayır.
Araştırma ve geliştirme, tasarım, üretim, kurulum ve endüstriyel atıkların (atık gaz/atık sıvı/katı atık) yakma arıtma ekipmanlarının ve özel kazanların kullanıma sunulmasına odaklanmak,ve destek ekipmanları (sıcaklık değiştiricileri gibi) sağlamak, çamur kurutma makineleri vb.)
2- Sektörde yeterlilik sertifikası var mı?
Şirket şimdi kalite, çevre, iş sağlığı ve iş hijyeni ve güvenlik yönetim sistemi sertifikalarını geçti.ve çevre koruma mühendisliği sözleşmesi için ikinci seviye yeterliliğe sahiptir, B sınıfı özel çevre mühendisliği tasarımı, A sınıfı kazan üretimi yeterliliği, A sınıfı kazan kurulum, denetim ve bakım sertifikası,A2 basınç kapı tasarımı ve üretim sertifikası, GC1, GC2 basınçlı boru hattı tasarımı ve kurulum sertifikası ve A sınıfı çevre kirliliği kontrolü (atık, atık gaz, atık sıvı) nitelik sertifikası.
- Hayır.3Temel ürünler nelerdir?
(1) Atık gaz yakıcı:
Regeneratif termal oksidasyon fırını (RTO), regeneratif katalitik oksidasyon fırını (RC0), katalitik oksidasyon fırını (C0), yüksek sıcaklıklı termal yakıcı (T0),katalitik denitrifikasyon fırını (SCR)
(2) Sıvı atık yakıcı:
Organik atık sıvı yakıcı, tuz içeren sıvı atık yakıcı, ağır bileşen kalıntı yakıcı
(3) Katı yakıcı:
Kombine dönen fırın yakıcıları, gaz kontrollü piroliz yakıcıları, sıvı yatak yakıcıları, adımlı yakıcılar
(4) A seviyesi kazanı:
Modüler atık ısı kazanı, tünel atık ısı kazanı, fırın-katlı entegre yakma kazanı, büyük boşluk zarı duvar kazanı, yangın borusu kazanı
(5) Plaka ısı değiştiricisi:
Tamamen kaynaklı basınç plaka ısı değiştiricisi, yüksek verimli girdap boru ısı değiştiricisi, yüksek verimli spiral boru ısı değiştiricisi
(6) Yanık yardımcı makine:
Çamur kurutma makinesi, özel yakıcı, katı atık kırıcı, VOC katalizörü
4Sınır ötesi işbirliği konusunda deneyiminiz var mı?

29 patentli teknolojimiz var, yakıcı yapı optimizasyonu, ısı geri kazanımı vb. alanlarını kapsar. Şirketin Çin'de birinci sınıf bir tasarım ekibi var.yakıcı teknolojisine hakim olan ve yakıcıların işleyişini bilenTasarımcılar sağlam bir teorik temele ve zengin tasarım ve pratik deneyime sahiptir.İşlem ve yapısal tasarımı gerçekleştirmek için yurt içinde ve yurtdışında gelişmiş cihazların çalışmasını birleştirirler.Tasarım tepkisi hızlıdır ve plan, alıcının gereksinimlerine göre zamanında değiştirilebilir ve alıcının verilerine ve süreçlerine göre optimizasyon önerileri yapılabilir.
5Hizmet kapsamı neleri içerir?
Proje danışmanlığı, şema tasarımı, ekipman üretimi, kurulum ve devreye girme ve basınç boru hattı ve kazan yenilenmesini desteklemek için tam süreç hizmetleri sunuyoruz.
6- Referans için başarılı davalar var mı?
Petrol, kimyasal, farmasötik ve katı atık atım dahil olmak üzere çok sayıda endüstride hizmet verdi.Kimyasal atıkların sıvı şekilde yakılması projesi, vb.
