Gaz türbini atık ısı geri kazanma kazanı kombine döngü enerji üretimi 95.6t/H nominal

Gaz türbini atık ısı kazanı kombine döngü enerji üretimi ısı geri kazanımı

Özet:

Kimyasal üretim süreci sırasında büyük miktarda yüksek sıcaklıklı atık gaz üretilir.Bu atık ısı kazanı, reaktörlerden atık ısıyı etkili bir şekilde geri kazanmak için özel malzemeler ve korozyona karşı yapı kullanır, krak fırınları ve diğer ekipmanlar, süreç veya enerji üretimi için buhar üretir ve enerjinin kapsamlı kullanım oranını iyileştirir.

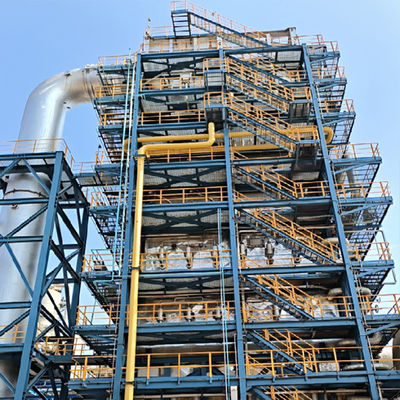

Ürün resmi:

Ürün Tanıtımı:

Bu atık ısı kazanı, rafinerinin katalitik kraklama ünitesinin CO yakıcılarının yüksek sıcaklıklı duman gazı atık ısı geri kazanımı için tasarlanmıştır.95 üretiyor..6t/h (basınç 3.9MPa, sıcaklık 440°C) orta basınçlı aşırı ısıtılan buhar. Buhar kaynağı iki bölümden oluşur: sistemin kendisi tarafından üretilen 56.2t/h doymuş buhar ve 39.Dışarıdan sağlanan 4 t/saat doymuş buharEk olarak, kazan, ön ısıtma süreci ile dış çıkış için 26.89t / h yüksek sıcaklıklı sıcak suya dönüştürür.Aynı anda ünitenin süreç buhar talebini ve enerji kullanımını gerçekleştirmek, toplam enerji tüketimini önemli ölçüde azaltır.

Atık ısı kazanı, "P" tipi yapısal düzenlemeyi benimser, buhar tamburu, ekran buharlaşma bölümü, yüksek sıcaklık/düşük sıcaklıklı süper ısıtıcı ile donatılmıştır.Yüksek sıcaklık/düşük sıcaklık buharlaştırma bölümü ve yüksek sıcaklık/düşük sıcaklık ekonomizörü, ve ısıtma yüzeyi modüler bir tasarımı benimser. Buhar sıcaklığını doğru bir şekilde kontrol etmek için yüksek sıcaklıklı ve düşük sıcaklıklı süper ısıtıcılar arasında bir su püskürtüme soğutma cihazı yerleştirilmiştir;bir şok dalgası kuruması modülleri arasında, ısıtma yüzeyinin istikrarlı ısı transferi verimliliğini sağlamak için yüksek frekanslı şok dalgaları ile gerçek zamanlı olarak kurumu temizlemek için yapılandırılmıştır..

Teknik özellikler:

Avantajları:

(1)Atık ısı geri kazanımı:

860 °C yüksek sıcaklıklı duman gazına (193192Nm3/h), 176 °C'ye kadar derin soğutmaya ve atık ısı kaskadının verimli kullanımını gerçekleştirmeye uyum sağlayın.
- Hayır.
(2) Esnek buhar entegrasyonu:

İsimli buharlaşma kapasitesi 95.6t/h'dir (dış buhar erişimi 39.4t/h dahil),ve 440 °C'de aşırı ısıtılan buhar çıkışı rafine ve kimyasal süreçlerin dinamik ihtiyaçlarını karşılamak için doğru bir şekilde kontrol edilir.
- Hayır.
(3) Modüler güçlü bakım:

P tipi düzen + sıcaklık bölgesi modülü tasarımı (yüksek/düşük sıcaklıklı süper ısıtıcı/buharlaştırıcı/ekonomizatör), şok dalgası duman üfleme sistemi ile donatılmıştır.ısı aktarım verimliliği %15'ten fazla artar..

(4) Enerji tasarrufu için önemli bir entegrasyon:

Ön ısıtma işlemi, yüksek sıcaklıkta 26,89 t/saat sıcak su üretir ve aynı zamanda cihazın kapsamlı enerji tüketimini %20-30 azaltır.

(5) Gelişmiş sıcaklık kontrol teknolojisi:

Su püskürtüme soğutma cihazı, sistemin güvenli ve istikrarlı çalışmasını sağlayan 3.9MPa buharın ±5°C tolerans kontrolünü elde eder.

Ar-Ge ve Üretim:

Ruiding, Jiangsu eyaletinde temiz yakma kaynak mühendisliği teknoloji merkezi ve JICUI-Ruidings ortak yenilik merkezinin anahtar laboratuvarını kurdu.

Bu...laboratuvar, ICP endüktif eşleştirme plazma emisyon spektrometri, atomik emilim spektrophotometry, atomik floresans spektrophotometry gibi gelişmiş algılama ekipmanlarıyla donatılmıştır.Yüksek sıcaklıklı yanma iyon kromatografi analizatörü, yüksek sıcaklıklı yanma hızı analizatörü ve hızlı denge yanma noktası testerine sahiptir. Ağır metal analizi, element analizi, dış gaz kalorik değeri analizi için yeteneklere sahiptir.Kül erime noktasının tespiti, yakma kazanı su kalitesi testi, atık su analizi ve uçucu atık analizi vb.

İlgili Ürünler:

Ana müşteriler:

Şirket Girişi:

Ruiding, termal oksitleyici de dahil olmak üzere endüstriyel atık yanma arıtma sisteminin mühendisliği, imalatı, inşası, devreye girme hizmetinde uzmanlık kazanmıştır.,Sıcaklık geri kazanma sistemi (katel), basınçlı kap, duman gazı arıtma sistemi (DeSOX, DeNOx) ve plaka ısı değiştiricisi vb.

Ruiding, Çevre Koruma Mühendisliği Sınıfı 2 (atık gaz, atık sıvı, atık katı işleme) EPC sertifikası, ASME sertifikası,Sınıf A kazan üretimi ruhsatı, Sınıf A kazan kurulum ve yeniden düzenleme ve bakım sertifikası, basın tankı için A2 tasarım ve üretim sertifikası, GC1, GC2 basın boru hattı tasarım ve inşaat sertifikası.

Çığlık atıyor.250 bin metrekarelik bir bina alanını kaplıyor ve yaklaşık 300 profesyonel ve teknik personele sahip.Çeşitli yerli ve uluslararası endüstrilerde yayılmış, petrokimya endüstrisinde önemli bir pazar payına sahip.

Sık sorulan sorular:

1Şirketin ana işi nedir?- Hayır.
Araştırma ve geliştirme, tasarım, üretim, kurulum ve endüstriyel atıkların (atık gaz/atık sıvı/katı atık) yakma arıtma ekipmanlarının ve özel kazanların kullanıma sunulmasına odaklanmak,ve destek ekipmanları (sıcaklık değiştiricileri gibi) sağlamak, çamur kurutma makineleri vb.)
2- Sektörde yeterlilik sertifikası var mı?
Şirket şimdi kalite, çevre, iş sağlığı ve iş hijyeni ve güvenlik yönetim sistemi sertifikalarını geçti.ve çevre koruma mühendisliği sözleşmesi için ikinci seviye yeterliliğe sahiptir, B sınıfı özel çevre mühendisliği tasarımı, A sınıfı kazan üretimi yeterliliği, A sınıfı kazan kurulum, denetim ve bakım sertifikası,A2 basınç kapı tasarımı ve üretim sertifikası, GC1, GC2 basınçlı boru hattı tasarımı ve kurulum sertifikası ve A sınıfı çevre kirliliği kontrolü (atık, atık gaz, atık sıvı) nitelik sertifikası.
- Hayır.3Temel ürünler nelerdir?
(1) Atık gaz yakıcı:
Regeneratif termal oksidasyon fırını (RTO), regeneratif katalitik oksidasyon fırını (RC0), katalitik oksidasyon fırını (C0), yüksek sıcaklıklı termal yakıcı (T0),katalitik denitrifikasyon fırını (SCR)
(2) Sıvı atık yakıcı:
Organik atık sıvı yakıcı, tuz içeren sıvı atık yakıcı, ağır bileşen kalıntı yakıcı
(3) Katı yakıcı:
Kombine dönen fırın yakıcıları, gaz kontrollü piroliz yakıcıları, sıvı yatak yakıcıları, adımlı yakıcılar
(4) A seviyesi kazanı:
Modüler atık ısı kazanı, tünel atık ısı kazanı, fırın-katlı entegre yakma kazanı, büyük boşluk zarı duvar kazanı, yangın borusu kazanı
(5) Plaka ısı değiştiricisi:
Tamamen kaynaklı basınç plaka ısı değiştiricisi, yüksek verimli girdap boru ısı değiştiricisi, yüksek verimli spiral boru ısı değiştiricisi
(6) Yanık yardımcı makine:
Çamur kurutma makinesi, özel yakıcı, katı atık kırıcı, VOC katalizörü
4Sınır ötesi işbirliği konusunda deneyiminiz var mı?

29 patentli teknolojimiz var, yakıcı yapı optimizasyonu, ısı geri kazanımı vb. alanlarını kapsar. Şirketin Çin'de birinci sınıf bir tasarım ekibi var.yakıcı teknolojisine hakim olan ve yakıcıların işleyişini bilenTasarımcılar sağlam bir teorik temele ve zengin tasarım ve pratik deneyime sahiptir.İşlem ve yapısal tasarımı gerçekleştirmek için yurt içinde ve yurtdışında gelişmiş cihazların çalışmasını birleştirirler.Tasarım tepkisi hızlıdır ve plan, alıcının gereksinimlerine göre zamanında değiştirilebilir ve alıcının verilerine ve süreçlerine göre optimizasyon önerileri yapılabilir.
5Hizmet kapsamı neleri içerir?
Proje danışmanlığı, şema tasarımı, ekipman üretimi, kurulum ve devreye girme ve basınç boru hattı ve kazan yenilenmesini desteklemek için tam süreç hizmetleri sunuyoruz.
6- Referans için başarılı davalar var mı?
Petrol, kimyasal, farmasötik ve katı atık atım dahil olmak üzere çok sayıda endüstride hizmet verdi.Kimyasal atıkların sıvı şekilde yakılması projesi, vb.
7İşbirliği veya teklif nasıl elde edilir?
İhtiyaçlarınızı resmi web sitesindeki çevrimiçi form aracılığıyla gönderebilir veya doğrudan:
Tel: +86 15606162805; +86 0510-87418884
E-posta: ruiding@rdee.com.cn
Adres: Xinzhuang Sanayi Konsantrasyon Bölgesi, Yixing Şehri, Jiangsu Eyaleti, Çin.
8Uluslararası iş işbirliği var mı?
Bağımsız ithalat ve ihracat haklarına sahip olarak, yurtdışı müşteriler için ekipman ihracatı ve teknik çözüm özelleştirme hizmetleri sağlayabiliriz.
